【初心者向け】電動モーターダンパーとは？種類・役割・メリット・デメリットを徹底解説

ビルや工場、商業施設の空調システムでは、ダクト内の風量や風向を自動で調整する「モーターダンパー」が重要な役割を担っています。
快適な室内環境を保つためにも、省エネや防災対策のためにも、適切な制御が必要不可欠です。

しかし、「ON/OFF型と比例制御型の違いって？」「スプリングリターンって何？」「どこにどれを使えばいいの？」と、意外と知られていないのが実情です。

この記事では、空調設計・メンテナンス・制御の現場で活用される電動モーターダンパーについて、種類・制御方式・メリット・デメリットをやさしく解説します。

電動モーターダンパーとは？

電動モーターダンパーとは、空調用ダクト内の風量・風向を自動で調整するための装置です。
ビル・工場・商業施設などの大規模空調設備で使われ、空調効率の向上や省エネ、安全性の確保に大きく貢献しています。

📌 主な設置場所

• VAVユニット（可変風量制御）
• 外気取入、還気、排気ダクト
• 防火・排煙設備

モーターダンパーの主な種類と制御方式

電動モーターダンパーには大きく分けて以下の3種類があります。

2-1. 二位置制御型（ON/OFF）

✅ メリット

• 構造がシンプルで安価
• 故障しにくい

❌ デメリット

• 風量調整ができない

2-2. 比例制御型（アナログ制御）

✅ メリット

• 開度を調整することで、風量調整が可能
• 室内環境に応じて柔軟に対応できる

❌ デメリット

• 二位置制御型に比べて、初期コストが高い
• 設置や調整に専門知識が必要

2-3. スプリングリターン型（フェールセーフ型）

✅ メリット

• 停電時に確実に動作（安全性が高い）
• 消防法対応に有効

❌ デメリット

• バネとモーターの両方の力が必要で高コスト
• 重量・サイズが大きめ

ダンパー開度と風量の関係

ダンパーとは、空気の通り道（ダクト）に取り付けられた “風の蛇口” のようなもので、開ければ空気がたくさん流れ、閉じれば空気が止まります。

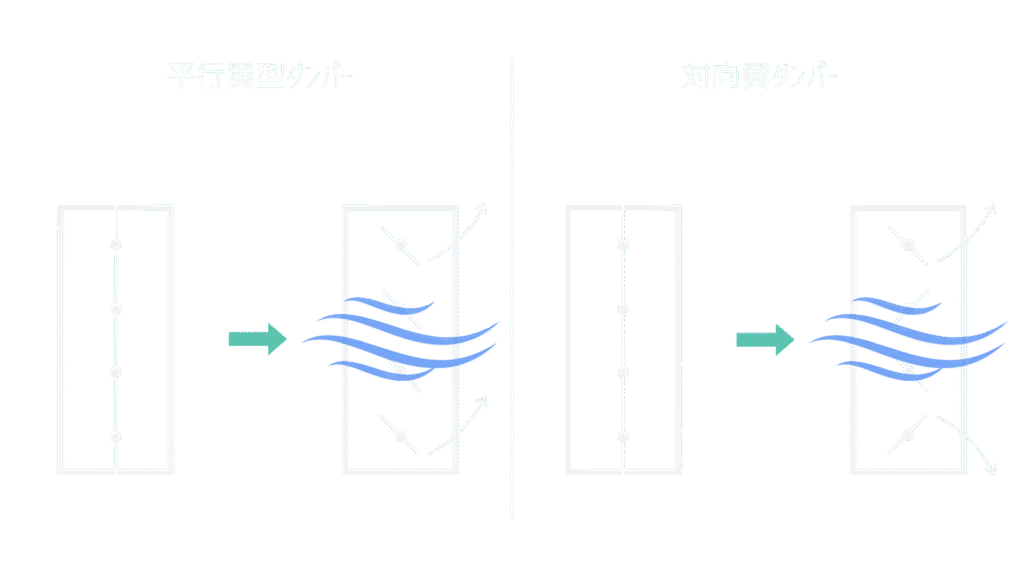

主に2種類のダンパーがあります：

• 対向翼ダンパー：羽根が交互の向きに動いて開閉するタイプ。
• 平行翼ダンパー：すべての羽根が同じ向きに動くタイプ。

開度と風量の関係はどうなっている？

ダンパーは単純に「開度50%なら風量も50%」とはいきません。実は 開ける角度と風量の増え方にはクセ（非線形性） があります。

対向翼ダンパーの場合

• 開け始めても、風量の増え方はゆるやか。
• 中間域（30～70％）では比較的なめらかに風量が変化。
• 微調整がしやすいので、比例制御用に用いられる。

平行翼ダンパーの場合

• 少し開けるだけで、一気に風が通る。
• 閉鎖時の気密性に優れる
• 防火・防煙用など、ON/OFF制御に用いられる。

したがって、平行翼ダンパーには二位置制御型(ON/OFF)モーターダンパーを、対向翼ダンパーには比例制御型モーターダンパーを用いるのが、適切です。

まとめ｜空調設計における「モーターダンパー選定」の重要性

空調設備の省エネ化・快適性の向上・安全確保において、モーターダンパーの選定は見落とせない要素です。

✔ 設置場所と目的に応じて「適切な型式」を選ぶ
✔ 比例制御で「無駄な送風を抑え、省エネ」
✔ 重要系統の非常時対応には「スプリングリターン型」を忘れずに
